安徽匯民防爆電氣有限公司 | 工業生產照明設備中“安全防護”和“防爆型”有些什么規范?
堅信工業照明同行業都懂許多的應用在電力照明設備使用說明中會注明本產品“防水等級IP65”“防爆標準ExdⅡCT6”,許多特殊場地在工業生產照明設備過程中對照明燈具的防水等級及其防爆型都有明確的規定。那樣工業生產照明設備“安全防護”和“防爆型”到底是怎樣的標準定義呢?
防水等級
IP是Ingress、Protection的簡稱,IP等級就是針對電氣設備機殼對異物入侵的防護等級,如:防爆電氣設備,防塵防水電器,由來是國際標準化組織標準的IEC60529。
防護等級多為IP后跟的兩個數字來表述,數字用于確立安全防護的級別。第一個數字說明電氣設備抗浮塵的范疇,或者許多人在密封性環境中免遭損害的程度。意味著避免固態異物進出的級別,最高級是6;第二個數字說明電氣設備防水程度。意味著避免滲水的級別,最高級是8。
防塵級別IPXX(第一個X表明)
0:并沒有維護
1:避免大一點的固態入侵
2:避免中等水平大小的固態入侵
3:避免小固態入侵
4:避免物件超過1mm的固態入侵
5:避免有影響的粉塵沉積
6:徹底避免粉塵入侵
防水級別IPXX(第二個X表明)
0:并沒有維護
1:水滴滴到機殼沒有影響
2:當機殼歪斜到15度,水滴滴到機殼沒有影響
3:水從60度角落里到機殼上沒有影響
4:液態由任何方位撒到機殼沒有影響危害
5:自來水洗沒有任何損害
6:適合于船倉內的環境
7:可在短時間耐浸泡(1m)
8:于一定壓力之下長期浸泡
防爆標志
防爆標志就是指用以敘述防爆電氣設備的防護等級、溫度組別、防爆型式及其所可用區域內的標志。
1、防爆型式

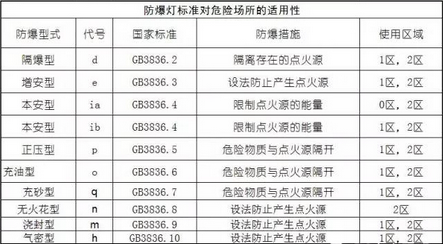

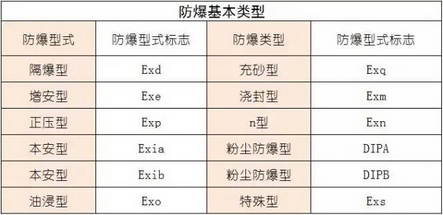

據而采取的防爆措施,可將防爆電氣設備分成增安型、隔爆型、本安型、正壓型、油侵型、充砂型、澆封型、n型、獨特型、粉塵防爆型等。它們標志如下所示表所顯示:
防爆型電器設備:就是指把能引燃可燃性混合物質的組件封閉式在一個機殼內,該機殼能夠承受內部結構可燃性混合物質的爆燃壓力并阻攔和四周的可燃性混合物質傳爆的電氣設備。
隔爆型電氣設備:正常運轉環境下,不會造成引燃可燃性混合物質的電火花或風險環境溫度,并結構類型采取有效措施,提高安全可靠水平,以防止在常規和要求負載環境下發生引燃情況的電氣設備。
本安型電器設備:在正常運轉或者在規范測試條件下所形成的火花或熱電效應均無法引燃可燃性混合物質的電氣設備。
無火花型電氣設備:在正常運轉環境下不會產生電孤或火花,也不會產生可以引燃周邊可燃性混合物質高溫表層或炙熱點,且一般不會產生有引燃功效的故障電氣設備。
防爆型獨特型:防爆電氣設備或構件選用GB3836未涉及的防爆型式時,由主管機構制定暫行條例。送勞動人事部報備,并且經過指定鑒定單位檢測后,按獨特電氣設備s型處理。
2、防爆電氣設備類型
爆炸性氣體環境用電氣設備分類:
I類:煤礦井下用電氣設備;
II類:除煤礦業以外的其他爆炸性氣體環境用電氣設備;
II類防爆型“d”和本安型“i”電氣設備又分IIA、IIB、和IIC類;
可燃性粉塵環境用電氣設備分類:
A型塵密電氣設備;
B型塵密電氣設備;
A型防塵電氣設備;
B型防塵電氣設備。
3、氣體等級

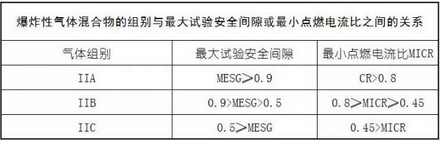

爆炸性氣體混合物質的傳爆水平,意味著其爆炸危險水平高低,可燃性混合物質的傳爆能力越大,其危險因素越大??扇夹曰旌衔镔|(zhì)的傳爆水平可以用較大實驗安全性空隙表明。與此同時,爆炸性氣體、液態蒸汽、晨霧被引燃的難易度也意味著其爆炸危險水平高低,他用最少引燃電流比表明。II類防爆型電氣設備或本安型電氣設備,按照其適用爆炸性氣體混合物質最大的實驗安全性空隙或較小引燃電流比,進一步分成IIA、IIB和IIC類。如下所示表所顯示:
4、溫度組別
爆炸性氣體混合物質的引燃溫度是會被引燃溫度規定極限值。

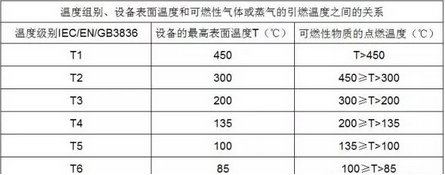

電氣設備按照其最大外表溫度分成T1~T6組,促使相對應的T1~T6隊的電氣設備最高的外表溫度不得超過相對應的溫度組別的規定值。溫度組別、電氣設備外表溫度和可燃性氣體或蒸氣的引燃溫度相互關系如下所示表所顯示。
風險場地區域規劃
風險場地地區的意思,應該是該地具體存有風險可能性的度量,從而要求它可適用防爆型式。國際標準化組織/歐洲地區電工聯合會區分的防爆區域為:
0區:連續地存有危險因素超過1000小時/每一年的地區;
1區:時斷時續地存有危險因素10-1000小時/每一年的地區;
2區:安全事故狀況下存有的危險因素0.1-10小時/每一年的地區;
中國劃分的有效區域與之上相同。
